 |
常 见 单 晶 宝 石
|
|
|
|||||
一、钻石原石及成品的鉴别
1．原石的鉴别
a．结晶形态：常见单形有八面体、菱形十二面体、立方体以及他们间的聚形。少数情况下还有四六面体、六八面体、四角三八面体和三角八面体等。钻石常见接触双晶，称为三角薄片双晶。
 |
 |
|

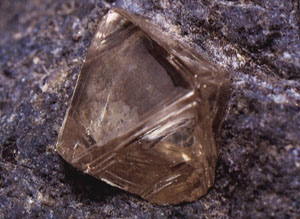

图3-1-1
|

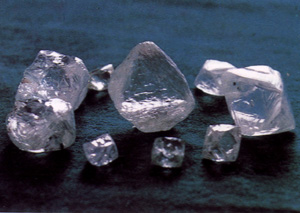

图3-1-2
|
|
钻石的八面体晶形
|
钻石曲面晶形
|
b.表面特征:钻石的表面常有许多生长标志，如三角锥（座）、三角凹坑、台阶状生长纹等。另外，在钻石表面及内部常见许多清晰的与钻石结构有关的线，例如生长纹、双晶纹等。完全的八面体解理,钻石的摩氏硬度是10，是自然界中最硬的物质。
 |
 |
|
图3-1-3
|

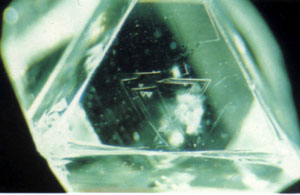

图3-1-4
|
|
钻石的因解理造成的阶梯状表面
|
钻石的晶面蚀象
|
钻石原石可依据其强的金刚光泽，独特的晶体形态，特有的表面特征（如曲晶面、三角座、三角凹痕、阶梯状生长及生长纹等），高硬度等特点进行识别，对少数特征不明显的原石可通过显微观察、比重、光谱及荧光测试等实验方法进行鉴别。
2. 成品钻的鉴别
成品钻石的鉴别有多种方法，但对圆多面琢型的钻石通常要求在肉眼或1 0 倍放大镜下能区分开，主要鉴别方法如下：
(1) 颜色及品种
 |
 |
 |
|
图3-1-5
|
图3-1-6
|
图3-1-7
|
|
各种颜色的钻石
|
黄色钻石
|
粉红色钻石
|
a．黄色系列：包括无色（轻微黄）至明显的黄色调的钻石，自然界产出的绝大部分钻石属
此系列。
b. 褐色系列：由浅的褐色调至深褐色的一系列的钻石。
c. 彩色钻石：最罕见的是红色，其它颜色有紫红、黄、蓝、绿、橙黄等。
(2) 观察光学特征
特有的金刚光泽，同绝大多数仿制品的玻璃光泽明显不同；
特征的"火彩"强度，对有经验的鉴定者能通过火彩强弱将钻石与CZ相区别。
钻石亮度的及闪烁效果亦有别于大部分仿制品。
 |
 |
|
图3-1-8-1
|
图3-1-8
|
|
钻石的全内反射
|
钻石表面显金刚光泽、各小面显强的火彩
|
(3) 观察钻石的切磨特点
钻石刻面平整、光滑，刻面棱线平直锋锐，当钻石的腰棱为未抛光的粗磨状态，该种较粗糙的腰棱呈特征的"蜡状"，另外在腰部还常见到为获得最大切磨重量而保留的原始晶面，部分晶面上可见到生长纹及三角生长标志等；
对抛光状态的腰棱很少见到抛光纹，这些切磨特点是钻石典型的鉴别标志。
 |
|

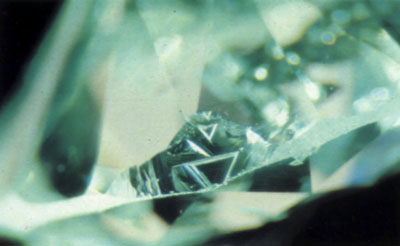

图3-1-9
|
|
钻石腰面上保留有三角蚀象
|
(4) 透视试验
也称线试验，将样品台面向下放置在有线条的白色纸上，视线从亭部观察，当看不到纸上的线条透过时，则为钻石， 但该试验仅适用于标准比例范围的圆明亮式琢型的钻石。
(5) 倾斜试验
将样品台面向上置于暗背景中，从垂直于台面方向观察开始逐渐将样品向外倾斜，当观察台面离观察者最远的区域，若出现一个暗窗，则该样品可能为仿制品，该试验仅作为辅助测试，一些切磨完美的人工材料，可能不出现暗窗。
 |
|

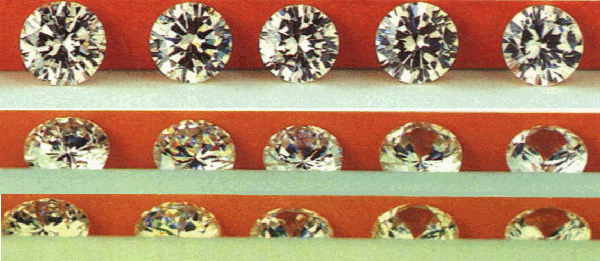

图3-1-10
|
|
钻石的倾斜实验
|
(6) 观察包裹体特征
钻石的各种形态和类型的包裹体，晶体、针尖、针尖群、云雾、生长纹、双晶纹及裂隙等对鉴别钻石有重要的意义。
 |
 |
|
图3-1-11
|
图3-1-12
|
|
钻石中的镁铝榴石包体
|
钻石中的铬透辉石包体
|
(7) 发光性
a. 紫外荧光和磷光：部分钻石在紫外线下具有荧光，并且荧光的颜色和强度是变化的。 黄色系列（钻石LW下常显蓝色荧光；褐色钻石具黄绿色荧光；鲜黄色钻石具黄色荧光；少数钻石具有粉红色荧光。显示亮蓝色荧光的钻石常显示浅黄色磷光，这种发光性组合是鉴别钻石的指示特征之一。
 |
|

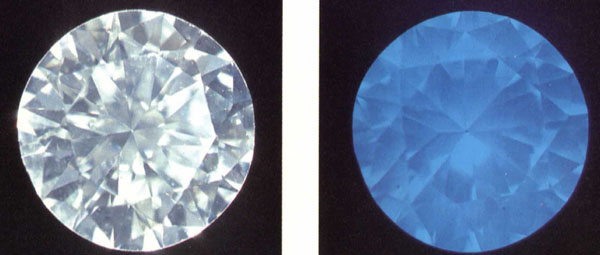

图3-1-13
|
|
钻石LW紫外光下的发光性
|
b. X －荧光：Ｘ－射线下，钻石均发荧光。
c. 阴极射线荧光：钻石在高能阴极电子激发下能发出可见光，常为不同强度的黄绿色和蓝色，钻石内发光区和非发光区或不同颜色的发光区分布式样不同，这种颜色的变化及发光区分布式样是区分天然与合成钻石的关键手段之一。
(8) 吸收光谱：
a. 黄色系列钻石以415.5nm谱线为特征；
b. 褐色系列以503nm谱带为特征；
c. 蓝色钻石可见光范围内不显吸收谱线。
(9) 亲油性:
钻石对油脂有很强的吸附力，另一方面，钻石不被水湿润，水不能呈薄膜状附着在钻石的表面。钻石笔就是应用钻石的这两个特点，其装有特殊油性墨水，能在钻石的表面上留下连续的笔迹。
在实验室中，根据钻石的性质可用不同的方法鉴别钻石，主要鉴别手段有：内部特征的显微观察、比重测试、浸液中突起观察，热导仪及反射仪联合测试，紫外灯下观察某些钻石特征的荧光磷光组合、分光光度计及红外光谱仪的吸收特征测试、Ｘ射线下的透射试验等。许多测试方法需经过专业培训人员进行操作。
 |
